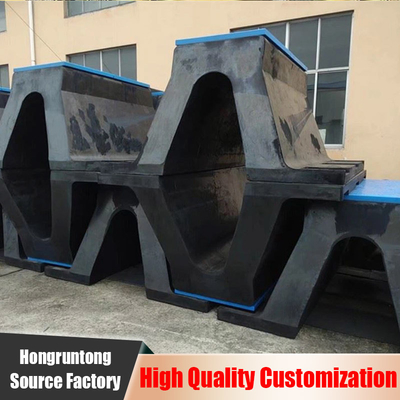

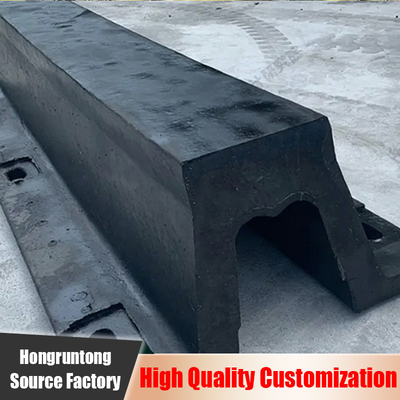

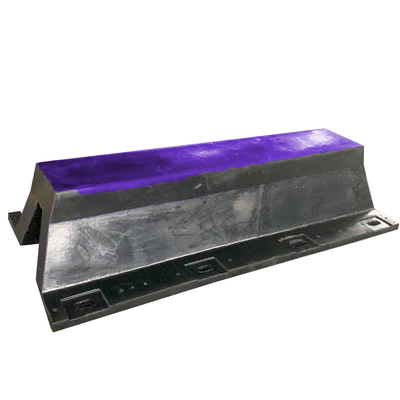

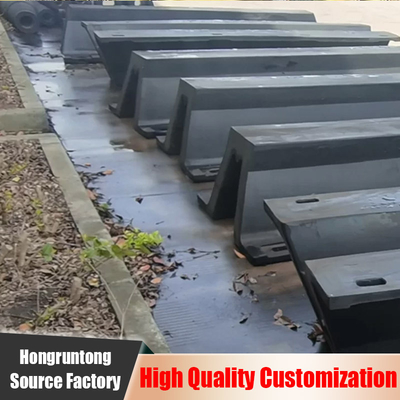

Structure symétrique du déflecteur de type V, répartition uniforme de la force, pas de plaques d'acier internes
Description
Conçus pour une dissipation d'énergie élevée, les déflecteurs de type V utilisent des mécanismes de compression-déflexion pour minimiser les forces de pointe lors des collisions. Des composés de caoutchouc avancés (par exemple, le renforcement au noir de carbone) améliorent la résistance à la déchirure et la capacité de charge dynamique. L'angle en V (généralement 60°–90°) optimise les propriétés d'auto-alignement, s'adaptant aux angles d'approche des navires jusqu'à 15° hors centre. Testés selon la norme ISO 17357-1 pour la compression cyclique, ces déflecteurs conservent >90 % des performances initiales après 100 000 cycles. Les variantes spécialisées comprennent du caoutchouc de qualité arctique (fonctionnement à -40 °C) et des formulations ignifuges pour les terminaux GNL.
Spécifications
| Nom du produit |
Déflecteur de type V |
| Matériau |
Caoutchouc naturel haute performance |
| Norme |
HGT2866-2016, PIANC2002 |
| Forme |
Type V |
| Fonctionnalité |
Remplacement facile et ferme pour l'installation |
| Pièce |
Pare-chocs de quai |
| Utilisation |
Quai de port, quai, bateau, navire |
| Surface |
Mate/Lisse |
| Emballage |
Palette ou caisse en bois |
| Mots-clés |
Déflecteur en caoutchouc en arc/Déflecteur en caoutchouc en V |
| Modèle |
A |
D |
E |
F |
H |
K |
M |
R x Q |
Lmax |
| Type V |
[mm] |
[mm] |
[mm] |
[mm] |
[mm] |
[mm] |
[mm] |
[mm] |
[mm] |
| HM-VTF150 |
50 |
240 |
326 |
98 |
150 |
16 - 20 |
108 |
20 × 40 |
3000 |
| HM-VTF200 |
50 |
320 |
422 |
130 |
200 |
18 - 25 |
142 |
25 × 50 |
3000 |
| HM-VTF250 |
62.5 |
400 |
500 |
163 |
250 |
20 - 30 |
164 |
28 × 56 |
3500 |
| HM-VTF300 |
75 |
480 |
595 |
195 |
300 |
25 - 32 |
194 |
28 × 56 |
3500 |
| HM-VTF400 |
100 |
640 |
808 |
260 |
400 |
25 - 32 |
266 |
35 × 70 |
3500 |
| HM-VTF500 |
125 |
800 |
981 |
325 |
500 |
25 - 32 |
318 |
42 × 84 |
3500 |
| HM-VTF600 |
150 |
960 |
1160 |
390 |
600 |
28 - 40 |
373 |
48 × 96 |
3000 |
| HM-VTF800 |
200 |
1300 |
1550 |
520 |
800 |
41 - 50 |
499 |
54 × 108 |
3000 |
| HM-VTF1000 |
250 |
1550 |
1850 |
650 |
1000 |
50 - 62 |
580 |
54 × 108 |
3000 |
| *Remarque : D'autres tailles peuvent être personnalisées en fonction des exigences. |
Caractéristiques
Conformité aux normes
Conforme à toutes les principales normes internationales (PIANC WG33, OCIMF, ISO 17357-1).
Indicateurs d'usure
Les marqueurs d'usure visuels intégrés en option indiquent la durée de vie restante en un coup d'œil.
Propriétés anti-salissure
Les traitements de surface spéciaux inhibent l'accumulation de croissance marine dans les eaux tropicales.
Installation rapide
Les trous de montage pré-percés et les systèmes de connexion standardisés réduisent le temps d'installation de 40 %.
Applications
● Cargaison générale
● Postes à conteneurs
● Terminaux de croisière
● Poste pour barge et remorqueur
● Quai de marchandises générales
● Terminal de ferry
Avantages
Protocoles rigoureux de contrôle de la qualité
Processus d'inspection en plusieurs étapes, comprenant des tests de matières premières, des contrôles en cours de fabrication et la certification du produit final.
Expertise en ingénierie personnalisée
Capacité à développer des solutions de type V personnalisées pour des exigences de projet uniques et des environnements marins difficiles.
Technologie de vulcanisation avancée
Les processus de durcissement contrôlés par ordinateur garantissent des propriétés de caoutchouc uniformes dans chaque déflecteur.
Capacités de test complètes
Laboratoire sur site équipé pour les tests de compression, les tests de vieillissement et la vérification des propriétés mécaniques.
FAQ
1. Q : Quel entretien les déflecteurs de type V nécessitent-ils ?
A : Des inspections visuelles annuelles et un nettoyage occasionnel sont généralement suffisants, sans avoir besoin de lubrification.
2. Q : Pouvez-vous fournir des déflecteurs de couleurs personnalisées ?
A : Oui, nous proposons une personnalisation des couleurs pour une meilleure visibilité et une intégration esthétique.
3. Q : Comment les déflecteurs de type V sont-ils expédiés et stockés ?
A : Les déflecteurs sont expédiés sur des palettes ou dans des conteneurs et doivent être stockés horizontalement dans des conditions ombragées et sèches.
4. Q : Quel est le délai de livraison pour les commandes importantes de déflecteurs de type V ?
A : Les produits standard sont expédiés en 4 à 6 semaines, avec des options accélérées disponibles pour les projets urgents.
