Durée de vie de frottement d'absorption de haute énergie d'amortisseur en caoutchouc de rouleau basse longue
Les défenses à rouleaux sont des composants mécaniques de défense marine et de guidage des navires développés pour les applications où les navires nécessitent à la fois une protection contre les impacts et un mouvement directionnel contrôlé contre des structures marines fixes.
Description

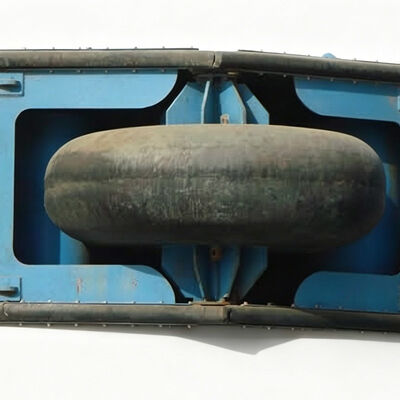

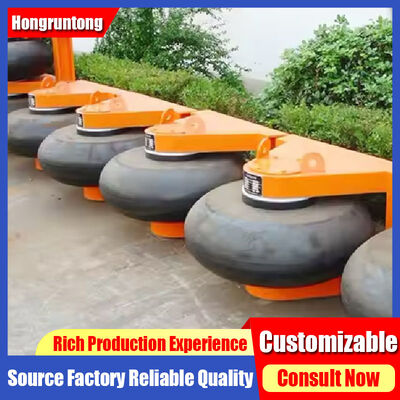

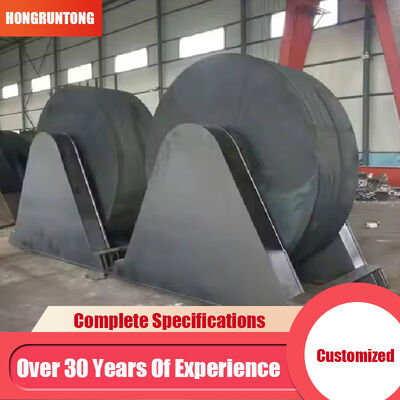

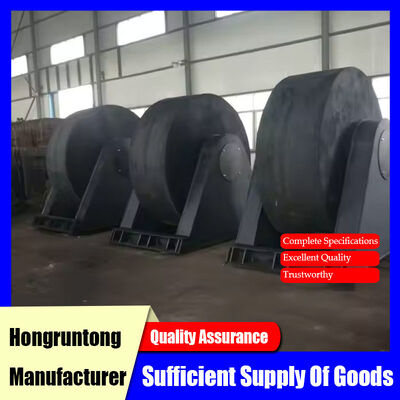

Contrairement aux systèmes de défense fixes conventionnels qui absorbent principalement l'énergie de contact par compression du caoutchouc, une défense à rouleau intègre un rouleau cylindrique en caoutchouc monté sur un arbre en acier et une structure de support. Lorsque la coque du navire entre en contact avec le rouleau, le corps cylindrique tourne autour de son axe, permettant ainsi de convertir le mouvement relatif du navire en un mouvement de roulis contrôlé. Ce principe de fonctionnement réduit le frottement de glissement au niveau de l'interface de contact tout en transférant la charge appliquée à travers le rouleau, l'arbre, le système de roulements et le cadre de support dans la structure protégée.
Le corps du rouleau est généralement fabriqué à partir de caoutchouc marin à haute résistance formulé pour offrir une déformation élastique, une résistance à l'abrasion, une résistance à la fatigue et une durabilité environnementale. Le composé de caoutchouc doit conserver des propriétés mécaniques appropriées sous compression et rotation répétées tout en restant capable de fonctionner sous exposition marine extérieure, éclaboussures d'eau de mer, humidité, rayonnement ultraviolet et variation de température.
L'arbre interne constitue le principal support rotatif du rouleau et transfère les forces mécaniques vers la structure de support. Selon la configuration du système, des composants de roulement ou de bague sont incorporés pour maintenir une rotation contrôlée et réduire la résistance mécanique. Le cadre de support est conçu pour maintenir la position des rouleaux sous contact répété du navire et répartir les charges résultantes dans le mur du quai, la structure du quai, le mur d'écluse, la structure de guidage ou toute autre infrastructure de support.
Étude de cas : Installation de défenses à rouleaux pour une installation de réparation de vraquiers de 52 000 DWT en Corée du Sud
Une importante installation de réparation navale située sur la côte sud de la Corée du Sud exploite plusieurs cales sèches pour les navires commerciaux, notamment des vraquiers, des porte-conteneurs et de grands cargos polyvalents. L'une des entrées de la cale sèche était fréquemment utilisée par des navires de 40 000 à 60 000 DWT. Le système de protection existant était principalement constitué d'éléments fixes en caoutchouc, mais l'équipe d'exploitation a observé un frottement considérable lorsque les navires touchaient la structure d'entrée selon un angle.
Le chantier naval a lancé un projet d'amélioration axé sur la réduction des frottements tout en maintenant une protection adéquate contre les impacts. Un système Roller Fender a été sélectionné pour les sections à fort contact de l’entrée. L'évaluation technique a pris en compte les dimensions des plus grands navires régulièrement entretenus, l'espace de montage disponible, la vitesse d'approche du navire, la hauteur de contact et la direction prévue du mouvement relatif.
Le système sélectionné utilisait des rouleaux cylindriques en caoutchouc robustes soutenus par des arbres en acier et des supports structurels renforcés. L'installation a été complétée progressivement le long des sections à fort contact de l'entrée du quai. La rotation libre de chaque rouleau a été vérifiée après fixation mécanique, et les points de connexion ont été inspectés avant la mise en service régulière du système.
Le premier essai opérationnel impliquait un vraquier d’environ 52 000 DWT. Lorsque la coque a touché les défenses à rouleaux, les rouleaux cylindriques ont tourné en réponse au mouvement longitudinal du navire. Le contact était plus progressif que la disposition stationnaire précédente et le navire traversait l'entrée sans l'interaction de glissement prononcée observée précédemment.
Après l'essai initial, le système a été surveillé lors de plusieurs opérations d'amarrage. L'inspection a montré que les surfaces des rouleaux subissaient un contact réparti plutôt qu'une abrasion persistante à un seul endroit stationnaire. Le chantier naval a également signalé que la disposition des rouleaux offrait une trajectoire de contact plus prévisible lors de déviations latérales mineures de l'alignement du navire.
Caractéristiques
Rouleau en caoutchouc haute résistance à déformation contrôlée
Le rouleau en caoutchouc est conçu pour résister aux charges mécaniques répétées tout en maintenant une déformation élastique contrôlée. Lors du contact avec le navire, le corps en caoutchouc se comprime en fonction de la charge appliquée et de la géométrie de contact, créant une interface déformable entre la coque et la structure de support. Cette déformation répartit la force de contact sur une zone appropriée et empêche le transfert direct de la totalité de la charge d'impact vers une connexion structurelle rigide.
Arbre de rotation et structure de transfert de charge
L'arbre est chargé de supporter le rouleau et de transférer les forces opérationnelles dans le cadre de support. Lors du contact, le navire applique une combinaison de forces radiales et tangentielles au rouleau en caoutchouc. Ces forces sont transmises à travers le corps en caoutchouc vers l'arbre, puis vers les roulements, les supports et la connexion structurelle.
Friction réduite grâce au contact roulant
L'une des principales fonctions techniques d'un Roller Fender est de réduire la friction générée lorsqu'un navire se déplace le long d'une structure protégée. Le rouleau rotatif modifie cette interaction en permettant à l'élément de contact de tourner en réponse au mouvement du navire. Au lieu de s'appuyer uniquement sur la déformation par glissement, le rouleau suit le mouvement relatif de la coque par rotation.
Configuration structurelle adaptable pour les infrastructures marines
Les systèmes de défense à rouleaux peuvent être configurés pour différentes structures marines en ajustant les dimensions des rouleaux, l'orientation du montage, l'espacement et la géométrie du cadre de support. Cette adaptabilité permet d'appliquer le même principe de fonctionnement de base aux murs de cale sèche, aux structures d'écluses, aux coins de quai, aux systèmes de guidage des navires et à d'autres emplacements avec un dégagement restreint.
FAQ
Quels facteurs doivent être pris en compte lors de la sélection du diamètre et de la longueur d’un garde-boue à rouleau ?
Les principaux facteurs comprennent le déplacement du navire, la géométrie de la coque, la hauteur de contact, la vitesse d'approche, l'angle de contact, la fréquence de contact prévue, le dégagement d'installation disponible et la capacité de la structure de support. Le diamètre du rouleau affecte la géométrie du contact et la plage de déformation disponible, tandis que la longueur du rouleau détermine la zone de contact effective.
Les défenses à rouleaux peuvent-elles fonctionner en continu dans l’eau de mer et dans les environnements marins extérieurs ?
Les défenses à rouleaux peuvent être conçues pour une exposition marine, mais le composé de caoutchouc et les composants métalliques doivent être sélectionnés en fonction des conditions environnementales réelles. Le caoutchouc doit avoir une résistance appropriée à l’abrasion, aux intempéries et aux déformations mécaniques répétées. Les composants en acier nécessitent une protection appropriée contre la corrosion lorsqu'ils sont exposés aux projections d'eau de mer, à l'humidité ou aux conditions atmosphériques.
Comment l’état de service d’un garde-boue à rouleaux est-il normalement inspecté ?
L'inspection doit couvrir le rouleau en caoutchouc, l'arbre, le système de roulements ou de bagues, le cadre structurel, les connexions d'ancrage et le revêtement protecteur. Le rouleau doit tourner sans résistance anormale, sans bruit excessif ni désalignement visible. La surface en caoutchouc doit être vérifiée pour déceler des fissures, une abrasion anormale, des coupures ou une déformation permanente.
Les défenses à rouleaux peuvent-elles être personnalisées pour une cale sèche ou une structure d'écluse existante ?
Oui. Des configurations personnalisées sont généralement requises pour les projets de rénovation, car les structures existantes peuvent avoir des dimensions fixes et un espace d'installation limité. La surface de montage disponible, les emplacements d'ancrage, la capacité structurelle, l'élévation requise des rouleaux et l'enveloppe de contact avec le navire doivent être examinés avant la production.
Quelles informations doivent être fournies pour un devis d'ingénierie de défenses à rouleaux ?
Les informations techniques utiles comprennent le type de navire et le DWT approximatif, les dimensions du navire le cas échéant, la vitesse d'accostage ou de transit prévue, la direction de contact, l'emplacement d'installation, les dimensions des rouleaux requises si déjà spécifiées, le nombre d'unités, l'orientation de montage et les dessins structurels disponibles.
