Garde-boue à rouleaux marins avec absorption des chocs et résistance à la corrosion pour une installation de quai flexible

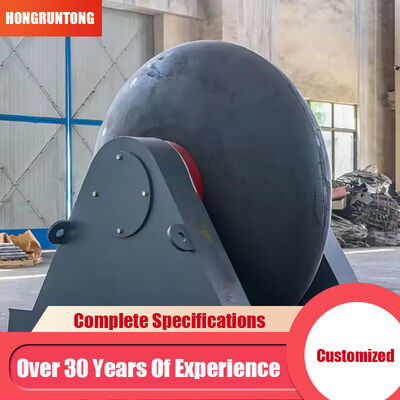

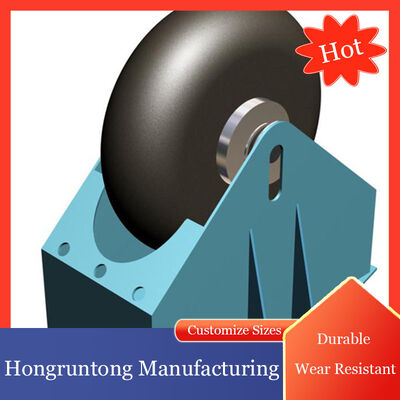

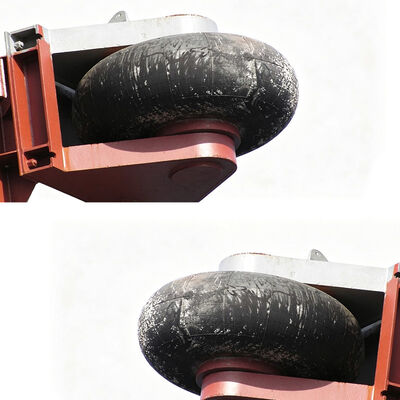

Les défenses à rouleaux sont des ensembles de protection marine conçus pour contrôler les forces de contact du navire tout en permettant au navire en contact de se déplacer le long de la surface de la défense avec une résistance au glissement réduite. Contrairement aux profils de garde-boue fixes en caoutchouc conventionnels qui reposent principalement sur la compression et la déformation, un garde-boue à rouleau intègre un corps cylindrique rotatif en caoutchouc soutenu par un arbre central, un agencement de roulements ou de bagues, un cadre en acier et des composants de montage structurels.

Ce principe de fonctionnement est particulièrement utile lorsque les navires ne peuvent s'approcher d'un poste d'amarrage, d'un mur de guidage, d'une entrée d'écluse ou d'une structure de quai selon une trajectoire parfaitement perpendiculaire. Dans ces conditions, une surface de contact fixe peut subir un frottement important, une abrasion localisée et des charges latérales répétées. Un rouleau rotatif fournit une interface de contact en mouvement continu, aidant le navire à se déplacer le long de la structure protégée tout en répartissant l'interaction sur la longueur du corps en caoutchouc.

Un port commercial du Moyen-Orient avait besoin d'un système de guidage de navire amélioré le long d'une structure d'approche à fort trafic reliant l'avant-port à une zone intérieure de manutention des marchandises. L'installation était utilisée par des vraquiers, des cargos généraux et des navires de service, la taille des navires variant considérablement en fonction du programme d'exploitation.

Le dispositif de protection original reposait sur des éléments de contact fixes en caoutchouc installés le long des sections du mur de guidage. Lors de l'approche et de l'alignement des navires, les navires pouvaient entrer en contact selon un angle plutôt que directement perpendiculairement au mur. Au fur et à mesure que la coque avançait, les surfaces fixes en caoutchouc étaient soumises à des contacts glissants, générant des frottements répétés et une usure localisée.

Le système de remplacement a été conçu autour de défenses à rouleaux robustes avec des ensembles de support en acier renforcé. L'équipe d'ingénierie du projet a examiné les dimensions du navire, les emplacements de contact estimés, les instructions de fonctionnement, les conditions de niveau d'eau et les points de fixation structurelle disponibles avant d'établir la disposition des rouleaux.

Après la mise en service, les navires ont pu maintenir le contact avec les rouleaux tout en poursuivant leur mouvement vers l'avant le long de la paroi de guidage. Au lieu de forcer la surface en caoutchouc à rester immobile contre la coque en mouvement, les rouleaux ont tourné dans le sens du mouvement du navire, réduisant ainsi l'interaction de glissement et répartissant les contacts répétés sur la circonférence des rouleaux.

• Transfert de charge structurelle robuste :Le cadre en acier d'ingénierie répartit les forces de contact dans l'infrastructure de support avec un chemin de charge stable et une géométrie de montage appropriée
• Rouleau en caoutchouc marin avec durabilité par contact répété :La formulation de caoutchouc haute performance offre élasticité, résistance à la déchirure, résistance à l'abrasion et performance à la fatigue pour une longue durée de vie
• Composants en acier contrôlés contre la corrosion :Une protection complète contre la corrosion pour les arbres et les cadres de support garantit la stabilité dimensionnelle et l'intégrité structurelle dans les environnements marins.
• Installation et configuration du système adaptables :Options d'agencement flexibles, notamment des configurations verticales, horizontales, inclinées ou multi-unités pour répondre aux exigences spécifiques du projet

• Structures d’entrée du port et d’approche des navires :Fournit une surface de contact contrôlée pour l'alignement du navire dans les zones de navigation restreintes
• Cales sèches, installations de réparation et zones de transfert :Réduit la friction pendant les opérations d'amarrage et s'adapte aux cycles opérationnels répétés
• Infrastructure maritime robuste :Protection intégrée des approches de quai, des murs de guidage, des approches d'écluses et des installations spécialisées de manutention maritime

• Fabrication intégrée :Ingénierie d'assemblage complète couvrant les rouleaux en caoutchouc, les composants en acier et les systèmes de montage
• Configuration basée sur l'ingénierie :Dimensions du produit personnalisées et dispositions structurelles selon les exigences du projet
• Contrôle qualité et cohérence de la fabrication :Procédures d'inspection complètes tout au long de la production pour la précision dimensionnelle et l'intégrité structurelle
• Support de projet et service à long terme :Coordination technique, planification de l'installation et prise en compte de la maintenance pour le cycle de vie complet du projet
