Représentation stable d'installation facile de tampon d'accostage marin d'amortisseur en caoutchouc de bateau
Présentation du produit

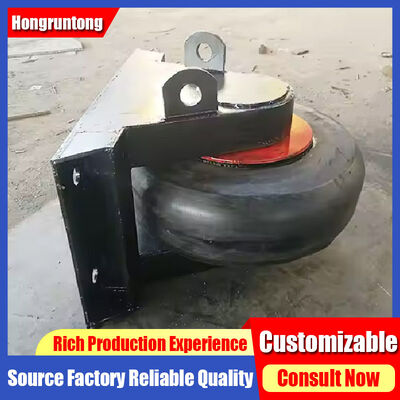

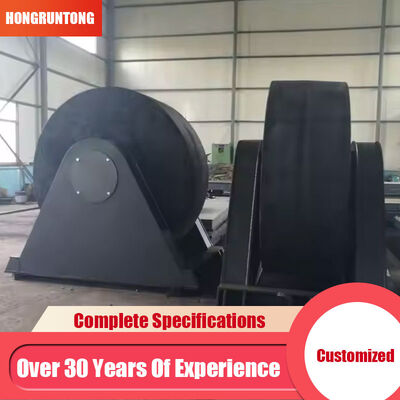

Les défenses à rouleaux sont des systèmes de protection marine mécaniques conçus pour assurer un contact contrôlé entre les navires en mouvement et les structures marines fixes. Le système utilise un rouleau cylindrique en caoutchouc monté autour d'un arbre central et soutenu par un ensemble de roulements ou de bagues et un cadre en acier de construction.
Principe de fonctionnement
Lorsqu'un navire entre en contact avec le rouleau et continue d'avancer ou latéralement, le rouleau tourne autour de son arbre. Ce mouvement de rotation permet de réduire les frottements de glissement tout en maintenant une interface de protection élastique entre la coque du navire et la structure porteuse.
Les défenses à rouleaux sont particulièrement adaptées aux installations où le mouvement des navires est influencé par les variations de marée, le courant, les limitations de manœuvre ou les dégagements structurels restreints. Le système s'adapte aux conditions de contact changeantes tout en maintenant une interface contrôlée entre le navire et l'infrastructure maritime.
Composants du système
- Rouleau en caoutchouc :Fournit à la surface de contact principale des caractéristiques élastiques pour la déformation sous la pression du récipient
- Ensemble de support mécanique :Comprend un arbre en acier, des roulements ou des bagues, un cadre de support, des composants de montage et du matériel de connexion
- Cadre de support :Maintient la position du puits et transfère les charges résultantes vers le quai, le mur de quai ou toute autre infrastructure de support.
Considérations de conception
Les paramètres de conception importants comprennent le déplacement du navire, le profil de la coque, la plage de tirant d'eau, la vitesse d'approche, l'angle de contact prévu, la fréquence du trafic des navires, la variation du niveau d'eau, le dégagement structurel, la hauteur d'installation, la capacité de la structure de support et les emplacements de montage disponibles.
Étude de cas : Système de défense à rouleaux à plusieurs niveaux pour une installation de réparation navale
Une installation de réparation navale en Asie du Sud-Est avait besoin d'un nouveau système de guidage des navires à l'entrée étroite d'un bassin de réparation exposé aux changements réguliers de marée et aux conditions de courants contraires.
La solution consistait à positionner une série de rouleaux cylindriques le long des sections critiques du mur d'entrée avec une répartition verticale déterminée en fonction de la plage de tirant d'eau du navire et de l'enveloppe de fonctionnement des marées. Cet agencement à plusieurs niveaux a fourni plusieurs points de contact potentiels pour différentes conditions de niveau d'eau.
Lors de la mise en service, les navires ont été observés dans différentes conditions d'approche. Lorsque les coques touchaient les rouleaux et continuaient à avancer, les rouleaux tournaient dans le sens du mouvement relatif, réduisant ainsi le contact glissant stationnaire.
Spécifications techniques
| Nom du produit |
Défenses à rouleaux |
| Matériel |
Haute densité NR/NBR/SBR |
| Plage de température |
-30°C à 70°C |
| Gravité spécifique |
1,45 g/cm³ |
| Intensité |
3 AMP |
| Dureté |
65 ± 5 rivage A |
| Élongation |
≥300% |
| Gamme de tailles |
D1080-2900mm |
| Couleur |
Noir, au besoin |
| Certifications |
CE, ROHS, PORTÉE, SGS, MSDS, ISO9001 |
Spécifications dimensionnelles
| Numéro de modèle. |
Un [mm] |
B [mm] |
C [mm] |
D [mm] |
E [mm] |
G [mm] |
Hmm] |
J [mm] |
K [mm] |
L [mm] |
| HM-RF1080 |
1250 |
1150 |
610 |
1080 |
1150 |
220 |
460 |
800 |
340 |
60 |
| HM-RF1450 |
1530 |
1400 |
740 |
1320 |
1450 |
260 |
510 |
950 |
400 |
75 |
| HM-RF1500 |
1600 |
1450 |
765 |
1370 |
1500 |
270 |
610 |
1000 |
425 |
75 |
| HM-RF1900 |
2050 |
1850 |
975 |
1750 |
1900 |
350 |
690 |
1250 |
500 |
125 |
| HM-RF2100 |
2300 |
2100 |
1110 |
1980 |
2100 |
400 |
765 |
1400 |
550 |
150 |
| HM-RF2700 |
3000 |
2700 |
1425 |
2550 |
2700 |
500 |
895 |
1800 |
700 |
200 |
Principales fonctionnalités
Contact roulant contrôlé sous mouvement variable du navire
La caractéristique mécanique déterminante est la capacité à tourner pendant le contact avec le récipient, réduisant ainsi le frottement de glissement et fournissant une interface mécanique contrôlée. Le mouvement de rotation suit la direction de déplacement du navire, répartissant l'usure sur la circonférence du rouleau.

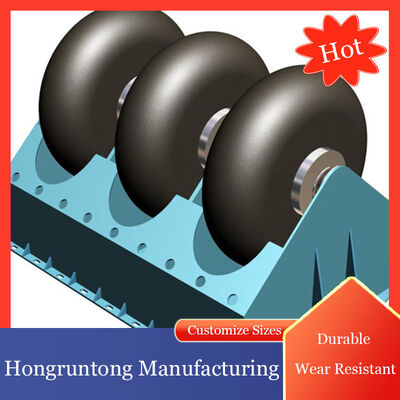

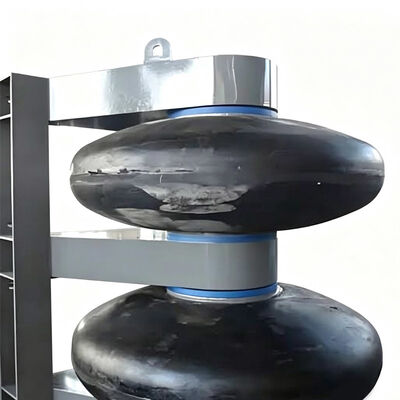

Configuration à plusieurs niveaux pour la variation des marées et du tirant d'eau
Le positionnement des rouleaux individuels à différentes hauteurs s'adapte aux changements de position du navire causés par les marées ou les variations de tirant d'eau. Cela crée une enveloppe de contact efficace sur toute la plage de fonctionnement.
Fiabilité mécanique de l'ensemble arbre, roulement et châssis
La conception mécanique intégrée maintient un fonctionnement stable sur des cycles de contact répétés. L'alignement des arbres, la sélection des roulements et l'intégrité du châssis sont cruciaux pour maintenir une rotation contrôlée sous la charge du navire.
Disposition modulaire et accessibilité à la maintenance
Les unités modulaires individuelles permettent une installation et une maintenance simplifiées. Cette approche permet une maintenance ciblée sans nécessiter un arrêt important de la structure protégée.
Applications
Bassin de réparation navale et protection de l'entrée du quai
Idéal pour les installations où les navires passent de manière répétée par des entrées restreintes, réduisant ainsi les interactions glissantes lors des opérations d'accostage fréquentes.
Ports de marée et canaux de navigation restreints
Convient aux ports affectés par des variations de marée importantes, offrant des zones de contact adaptables en fonction des élévations changeantes des navires.
Services maritimes et installations pour navires industriels
Configurable pour les applications de cuves mixtes avec différentes dimensions et exigences de fonctionnement, offrant une protection aux emplacements à contact élevé.
Pourquoi choisir Hongruntong Marine
Configuration d'ingénierie basée sur les conditions de fonctionnement
La sélection commence par l'évaluation des caractéristiques du navire, de la géométrie structurelle, de la direction du contact, des conditions du niveau d'eau et de la fréquence d'utilisation prévue.
Capacité de fabrication de caoutchouc marin
Fabrication en accordant une attention particulière à la cohérence dimensionnelle, à l'élasticité, à la résistance à l'abrasion et à la durabilité aux charges répétées pour les environnements marins.
Coordination de la fabrication et de l'assemblage de l'acier
Intégration d'éléments en caoutchouc et en acier selon la configuration d'installation requise, avec une protection de surface appropriée pour l'exposition marine.
Support technique à long terme et planification des services
Assistance complète pour la sélection des produits, la coordination de l'installation et la planification de la maintenance avec plus de 30 ans d'expérience dans la fabrication.
Foire aux questions
Les défenses à rouleaux peuvent-elles fonctionner efficacement lorsque le niveau d’eau change de manière significative ?
Oui. Le système peut être conçu avec plusieurs élévations de rouleaux pour s'adapter aux changements de position du navire provoqués par les marées ou d'autres variations du niveau de l'eau.
Les défenses à rouleaux conviennent-elles aux installations manipulant différents types de navires ?
Ils peuvent être configurés pour des applications à cuves mixtes. Le diamètre, la longueur, l'élévation, l'espacement et la configuration du cadre de support des rouleaux peuvent être sélectionnés en fonction de l'enveloppe opérationnelle attendue.
Quels composants doivent être inspectés lors de l’entretien de routine ?
L'inspection de routine doit couvrir les composants du rouleau en caoutchouc, de l'arbre, du roulement ou de la bague, le cadre de support en acier, les connexions de montage et le système de protection contre la corrosion.
Un Roller Fender individuel peut-il être remplacé sans retirer le système complet ?
Dans une installation modulaire, les ensembles de rouleaux individuels peuvent généralement être inspectés et entretenus indépendamment, en fonction de la disposition de montage et des conditions d'accès.
Quelles informations doivent être fournies lors de la demande d’un système Roller Fender personnalisé ?
Indiquez le type et le déplacement du navire, les dimensions approximatives, la plage de tirant d'eau, la vitesse d'approche, la direction de contact, la hauteur de contact prévue, la profondeur de l'eau et la variation des marées, l'emplacement d'installation et les conditions environnementales.
