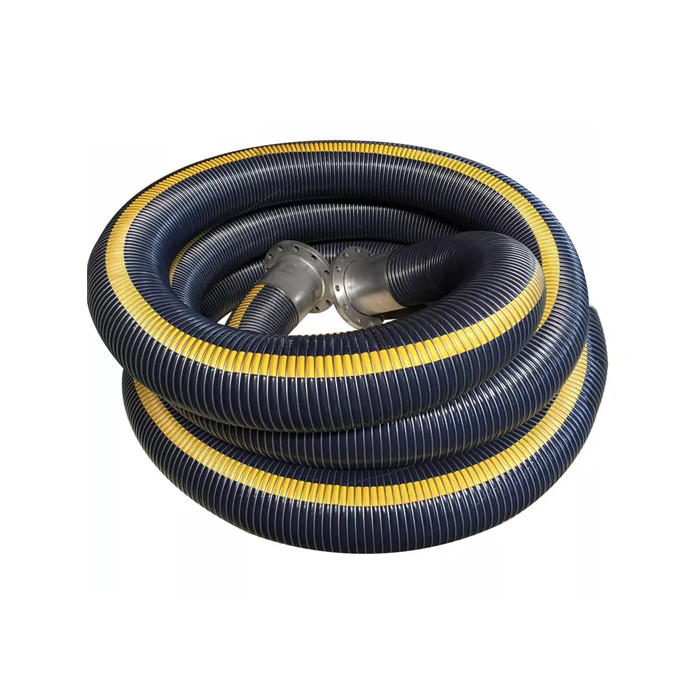

Tuyau de STS des caractéristiques EN13766 21Bar à haute pression flexible pour le transfert d'huile
Description
Le tuyau composé blanc de STS de Multi-GNL est particulièrement conçu pour l'usage en mer en conditions approximatives, telles que des opérations navire-navire où le GNL à une température de -164°C sera débarqué. Le tuyau composé de STS peut être utilisé dans différentes opérations telles que côte à côte et débarquement de tandem. Ces tuyaux sont également appropriés en tant que canalisation de retour de vapeur en combination avec d'autres systèmes de transfert comme des bras de pression et des réseaux de pipe-lines flexibles.
Des tuyaux de STS sont certifiés par plusieurs sociétés de classes comme DNV-GL, Bureau Veritas (BV) et bureau de l'expédition américain (ABS) selon en 1474-II et en 12434. Ces tuyaux sont prêts à être employés en EN 1474-III ont certifié des systèmes autour du monde. Un programme d'essai prolongé avec TNO et Shell et les années multiples d'une expérience opérationnelle a montré que les tuyaux composés blancs de STS de Multi-GNL sont fiables. À côté de cela il est également sûr l'employer dans tout le genre de conditions dynamiques comprenant des opérations de transfert navire-navire de GNL en mer.
Caractéristiques
| Nom de produit |
Tuyau de STS des caractéristiques EN13766 21Bar à haute pression flexible pour le transfert d'huile |
| Marque |
DockFender |
| Number modèle |
DF-ST10IN |
| Matériel |
PTFE supérieur |
| Norme |
EN13765/EN13766 |
| Facteur de sécurité |
6:1 |
| Traitement du service |
Bâti |
| Représentation |
Résistance de vieillissement, résistance d'ozone, résistance d'huile |
| Couleur |
N'importe quelle couleur est CORRECTE |
| Format de dessin |
Disponible selon la conception dans la production |
| Paquet |
Sac d'Intérieur-plastique ; Externe - palettes standard, cas en bois ou en tant que votre demande |
| Utilisation |
Multi-But-terminaux, rampes de roulier, terminaux de navire de passager, péniche |
| Service |
Service chaud et rapide de réponse fourni par l'équipe professionnelle de ventes à l'exportation en expérience de beaucoup d'années de manipuler des exportations aux USA, l'Europe, en Australie et d'autres pays. |
| Modèle |
Dimensions |
Pression d'utilisation |
Facteur de sécurité |
Rayon de cintrage |
Poids |
Longueur |
| Composé |
[millimètre] |
[pouce] |
[barre] |
[livre par pouce carré] |
[kilogramme] |
[m] |
| DF-CH20 |
20 |
3/4" |
16 |
230 |
6:1 |
80 |
0,8 |
40 |
| DF-CH25 |
25 |
1" |
16 |
230 |
6:1 |
100 |
1 |
40 |
| DF-CH32 |
32 |
11/4 » |
16 |
230 |
6:1 |
125 |
1,3 |
40 |
| DF-CH40 |
40 |
11/2 » |
16 |
230 |
6:1 |
140 |
1,5 |
40 |
| DF-CH50 |
50 |
2" |
16 |
230 |
6:1 |
180 |
2,5 |
40 |
| DF-CH65 |
65 |
21/2" |
16 |
230 |
6:1 |
200 |
3,3 |
40 |
| DF-CH80 |
80 |
3" |
16 |
230 |
6:1 |
260 |
4 |
40 |
| DF-CH100 |
100 |
4" |
16 |
230 |
6:1 |
380 |
6,8 |
40 |
| DF-CH125 |
125 |
5" |
16 |
230 |
6:1 |
440 |
9,2 |
40 |
| DF-CH150 |
150 |
6" |
16 |
230 |
6:1 |
500 |
13,2 |
40 |
| DF-CH200 |
200 |
8" |
16 |
230 |
6:1 |
750 |
18 |
40 |
| DF-CH250 |
250 |
10" |
16 |
230 |
6:1 |
900 |
26 |
25 |
| *Note : De diverses tailles peuvent être adaptées aux besoins du client selon les conditions. |
Caractéristiques
1. Entièrement conforme avec EN13765 et 13766.
2. rayon de cintrage très flexible et petit.
3. résistance chimique d'huile.
4. accouplement/bride de l'acier inoxydable/HDG facultative.
Applications
●Navire-navire et navire-terre
●Transfert en masse de GNL
●GNL bunkering
●En outre approprié aux canalisations de retour de vapeur
●Pétrolier
Avantages
Ensembles de tuyau
En raison du transport souvent dangereux l'a employé est recommandé que le tuyau composé devrait seulement être utilisé avec les garnitures correctement fixes. Des tuyaux composés sont normalement adaptés par la méthode fouettée par fil ou par le cuir embouti externe. Tous les tuyaux ont des 6 à 1 facteurs de sécurité.
Essai
Tous les ensembles de tuyau doivent être pression examinée hydrostatiquement à 1 1/2 fois où le maximum a recommandé la pression d'utilisation et électriquement examine pour confirmer la continuité par :
- AS2683, AS2594, AS1180, AS2117
- BSEN13765 : 2010, BS5842 : 1980
- EN13766 : 2010, 8031:2009 D'OIN D'EN, OIN 1402 D'EN

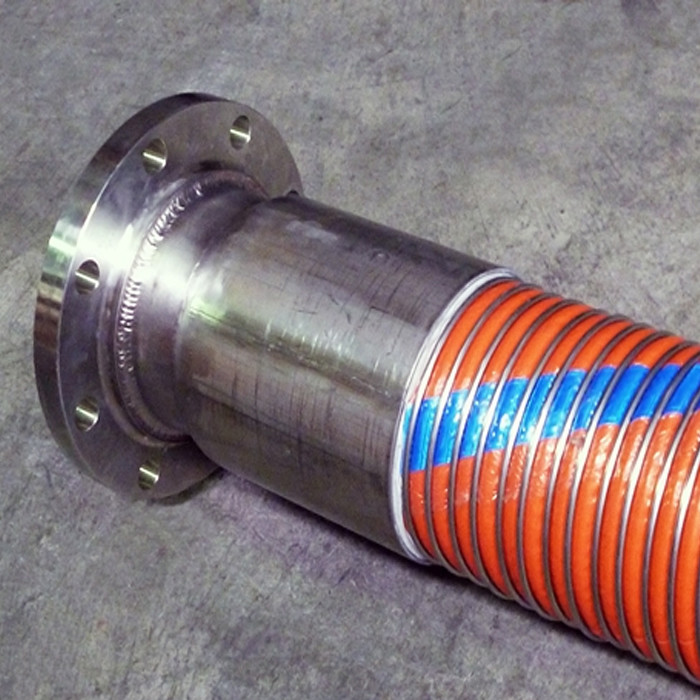

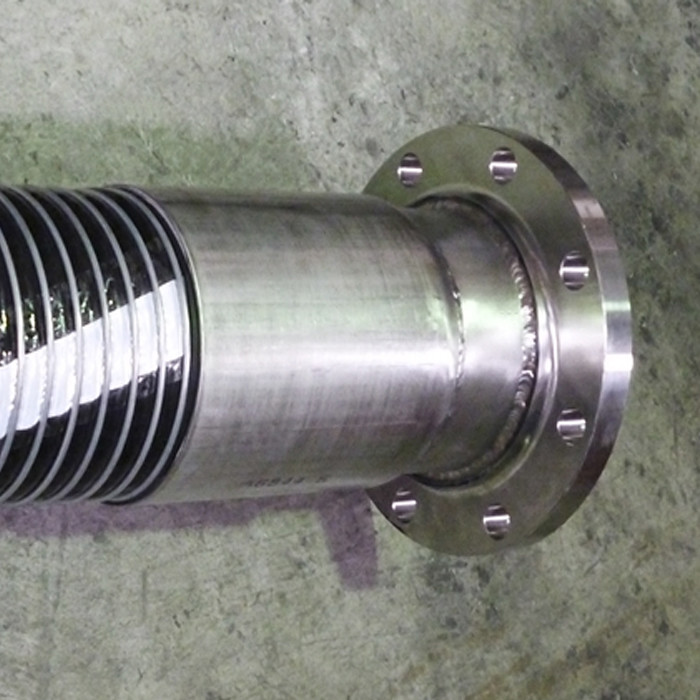

Garnitures

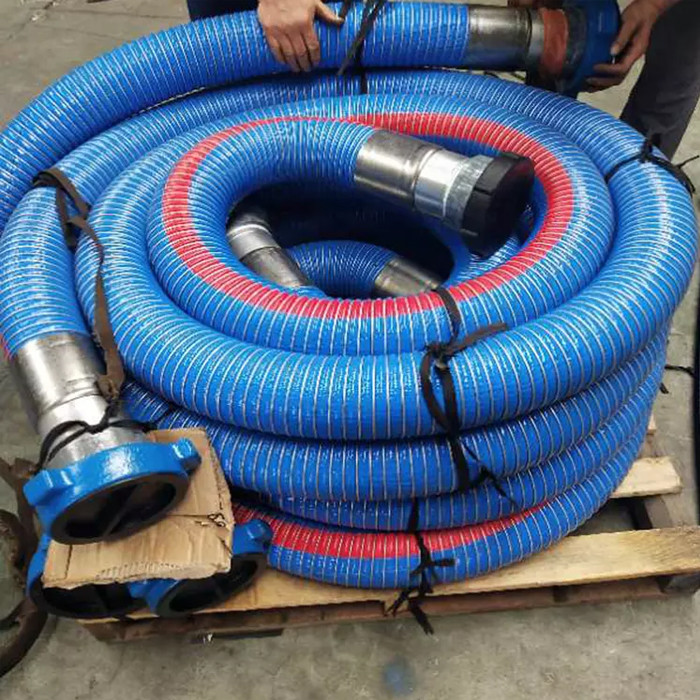

Un large éventail de garnitures peuvent être assurées comme des Camlocks, garnitures vissées, bride etc.
Garnitures matérielles - inoxydable, en aluminium, fait sur commande.
