15Bar le STS que composé arrosent le guide au jet EN13766 12" le fil d'acier a renforcé le fioul qui respecte l'environnement
Description
Les systèmes de transfert sont un enabler crucial pour le GNL de flottement. Pour débarquer le GNL en mer, les divers systèmes de transfert aériens et flottants sont actuellement en cours de développement. Certains sont basés sur la technologie de bras de pression, d'autres sur le tuyau flexible en métal ou le tuyau multi-composé de STS.
Le tuyau multi-composé de STS se compose des fils hélicoïdaux, des films étanches minces des matériaux polymères et des couches de tissu comme les matériaux polymères. Pour flotter arrose le tuyau au jet composé de STS est couvert d'isolation et de tuyau externe polymère. Des tuyaux composés semblables sont fréquemment utilisés dans l'huile et l'industrie chimique pour le transfert. En soi, la technologie composée de tuyau de STS n'est pas nouvelle. Cependant, les exigences de fiabilité et de sécurité et la température cryogénique fait lors du fonctionnement au tuyau de GNL une classe seule.
Caractéristiques
| Article |
15Bar le STS que composé arrosent le guide au jet EN13766 12" le fil d'acier a renforcé le fioul qui respecte l'environnement |
| Matériel |
PTFE supérieur |
| Taille disponible |
Diamètre : 32-800mm ; Length≤40m |
| Pression d'utilisation |
10-21Bar |
| Vide |
0.9Bar |
| Couleur |
Transparente, noir, blanc, n'importe quelle couleur de pantone est disponible |
| Application |
Aspiration et fioul ou lubrifiants de décharge dans les camions ou les dépôts fixes |
| Normes |
EN13766 et En13765 |
| Température ambiante |
-30℃ à +100℃ |
| Facteur de sécurité |
6:1 |
|
Résistance chimique
|
Carburant A : Aucune détérioration |
| Huile 3 : Aucune détérioration |
| Huile de graissage : Aucune détérioration |
| Huile de coupure : Aucune détérioration |
| HCL dilué : Aucune détérioration |
| Modèle |
Dimensions |
Pression d'utilisation |
Facteur de sécurité |
Rayon de cintrage |
Poids |
Longueur |
| Composé |
[millimètre] |
[pouce] |
[barre] |
[livre par pouce carré] |
[kilogramme] |
[m] |
| DF-CH20 |
20 |
3/4" |
16 |
230 |
6:1 |
80 |
0,8 |
40 |
| DF-CH25 |
25 |
1" |
16 |
230 |
6:1 |
100 |
1 |
40 |
| DF-CH32 |
32 |
11/4 » |
16 |
230 |
6:1 |
125 |
1,3 |
40 |
| DF-CH40 |
40 |
11/2 » |
16 |
230 |
6:1 |
140 |
1,5 |
40 |
| DF-CH50 |
50 |
2" |
16 |
230 |
6:1 |
180 |
2,5 |
40 |
| DF-CH65 |
65 |
21/2" |
16 |
230 |
6:1 |
200 |
3,3 |
40 |
| DF-CH80 |
80 |
3" |
16 |
230 |
6:1 |
260 |
4 |
40 |
| DF-CH100 |
100 |
4" |
16 |
230 |
6:1 |
380 |
6,8 |
40 |
| DF-CH125 |
125 |
5" |
16 |
230 |
6:1 |
440 |
9,2 |
40 |
| DF-CH150 |
150 |
6" |
16 |
230 |
6:1 |
500 |
13,2 |
40 |
| DF-CH200 |
200 |
8" |
16 |
230 |
6:1 |
750 |
18 |
40 |
| DF-CH250 |
250 |
10" |
16 |
230 |
6:1 |
900 |
26 |
25 |
| *Note : De diverses tailles peuvent être adaptées aux besoins du client selon les conditions. |
Caractéristiques
1. Bonne résistance à la pression positive et négative.
2. fonction de décharge électrostatique.
3. Il peut soutenir la haute pression, usage-résistent.
4. résistance à hautes températures.
5. Il ont la bonne résistance d'huile et la résistance à la corrosion chimique.
6. L'affinité d'utilisation est forte, se sentent bien, ne collent pas, coloré.
Applications

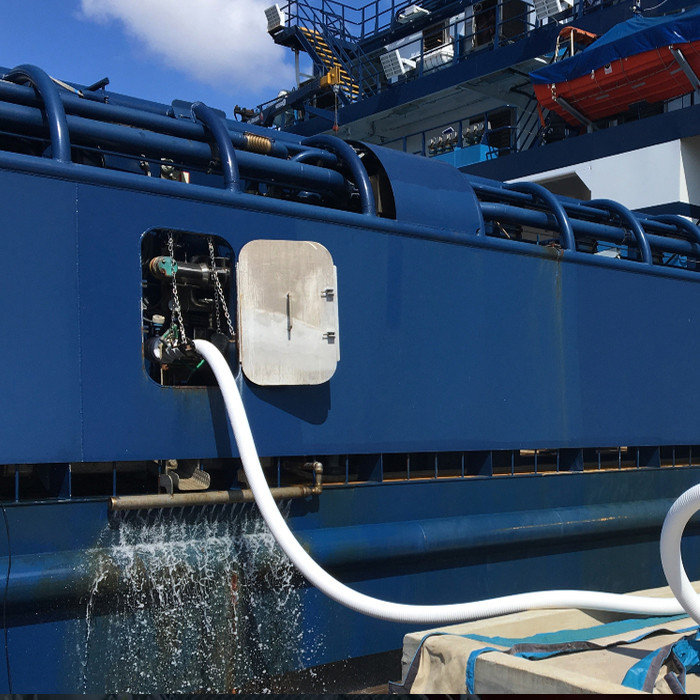

●Navire-navire et navire-terre
●Transfert en masse de GNL
●GNL bunkering
●En outre approprié aux canalisations de retour de vapeur
●Pétrolier
Avantages
Ensembles de tuyau
En raison du transport souvent dangereux l'a employé est recommandé que le tuyau composé devrait seulement être utilisé avec les garnitures correctement fixes. Des tuyaux composés sont normalement adaptés par la méthode fouettée par fil ou par le cuir embouti externe. Tous les tuyaux ont des 6 à 1 facteurs de sécurité.
Essai
Tous les ensembles de tuyau doivent être pression examinée hydrostatiquement à 1 1/2 fois où le maximum a recommandé la pression d'utilisation et électriquement examine pour confirmer la continuité par :
- AS2683, AS2594, AS1180, AS2117
- BSEN13765 : 2010, BS5842 : 1980
- EN13766 : 2010, 8031:2009 D'OIN D'EN, OIN 1402 D'EN
Garnitures
Un large éventail de garnitures peuvent être assurées comme des Camlocks, garnitures vissées, bride etc.
Garnitures matérielles - inoxydable, en aluminium, fait sur commande.
