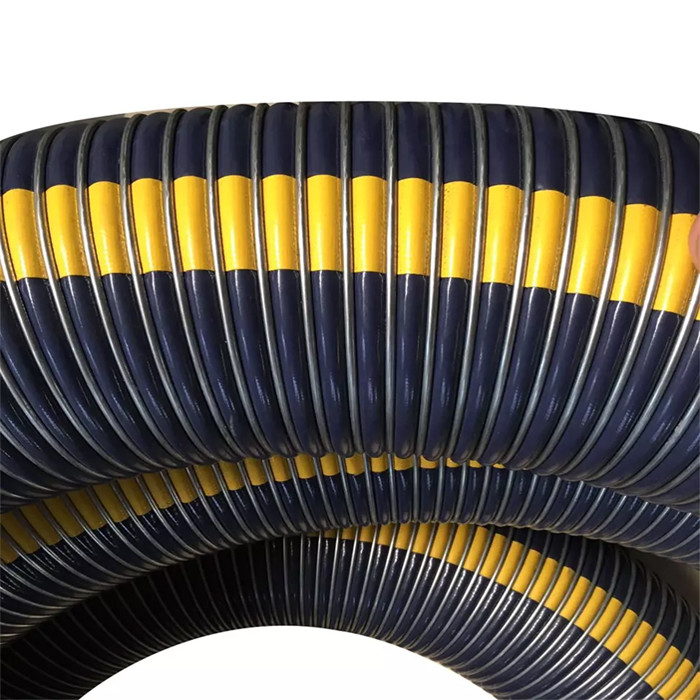

Le tuyau à haute pression EN13766 d'huile de STS a certifié le fil d'acier composé flexible de tuyau
Description
Les systèmes de transfert fiables sont un élément clé en technologie de flottement se développante de GNL. le tuyau Multi-composé de STS peut s'avérer être une solution fiable et rentable. TNO, l'organisation pour la recherche néerlandaise de contrat, a exécuté un programme d'essai étendu sur le tuyau multi-composé de Gutteling B.V. pour des transferts navire-navire du GNL (STS). Il a eu comme conséquence la qualification du tuyau dans l'accord à EN1474-part 2.
Le tuyau composé de STS est le premier produit qui a été qualifié selon cette nouvelle norme internationalement admise. Le programme d'essai a été exécuté en collaboration étroite avec Gutteling B.V., EXMAR et DNV. Il s'est concentré sur le comportement mécanique et d'écoulement aux conditions de fonctionnement ambiantes et cryogéniques. Au-dessus de l'EN1474-requirements, un programme d'essai à multiniveaux est exécuté, plus d'échantillons sont examinés et des combinaisons plus extrêmes de charge sont appliquées. Le but était de fournir un ensemble de données qui permet la qualification de système de transfert selon EN1474-part 3.
Caractéristiques
| Matériel |
PTFE, le fil d'acier galvanisé, PVC a enduit le tissu de polyester |
| Nom de produit |
Le tuyau à haute pression EN13766 d'huile de STS a certifié l'acier composé flexible Wirer de tuyau |
| Taille |
DF-CH80 |
| Fil intérieur |
Acier inoxydable 316 |
| Doublure |
Polyamide |
| Carcasse |
Tissus de polyamide, films de polyester |
| Fil externe |
Acier inoxydable 316 |
| Pression d'utilisation |
barre 10 à la barre 21 |
| Longueur maximale |
40 mètres |
| Échantillon |
Disponible |
| Délai de livraison |
Normalement 3-5 jours |
| Modèle |
Dimensions |
Pression d'utilisation |
Facteur de sécurité |
Rayon de cintrage |
Poids |
Longueur |
| Composé |
[millimètre] |
[pouce] |
[barre] |
[livre par pouce carré] |
[kilogramme] |
[m] |
| DF-CH20 |
20 |
3/4" |
16 |
230 |
6:1 |
80 |
0,8 |
40 |
| DF-CH25 |
25 |
1" |
16 |
230 |
6:1 |
100 |
1 |
40 |
| DF-CH32 |
32 |
11/4 » |
16 |
230 |
6:1 |
125 |
1,3 |
40 |
| DF-CH40 |
40 |
11/2 » |
16 |
230 |
6:1 |
140 |
1,5 |
40 |
| DF-CH50 |
50 |
2" |
16 |
230 |
6:1 |
180 |
2,5 |
40 |
| DF-CH65 |
65 |
21/2" |
16 |
230 |
6:1 |
200 |
3,3 |
40 |
| DF-CH80 |
80 |
3" |
16 |
230 |
6:1 |
260 |
4 |
40 |
| DF-CH100 |
100 |
4" |
16 |
230 |
6:1 |
380 |
6,8 |
40 |
| DF-CH125 |
125 |
5" |
16 |
230 |
6:1 |
440 |
9,2 |
40 |
| DF-CH150 |
150 |
6" |
16 |
230 |
6:1 |
500 |
13,2 |
40 |
| DF-CH200 |
200 |
8" |
16 |
230 |
6:1 |
750 |
18 |
40 |
| DF-CH250 |
250 |
10" |
16 |
230 |
6:1 |
900 |
26 |
25 |
| *Note : De diverses tailles peuvent être adaptées aux besoins du client selon les conditions. |
Caractéristiques
1. Entièrement conforme avec EN13765 et 13766.
2. rayon de cintrage très flexible et petit.
3. résistance chimique d'huile.

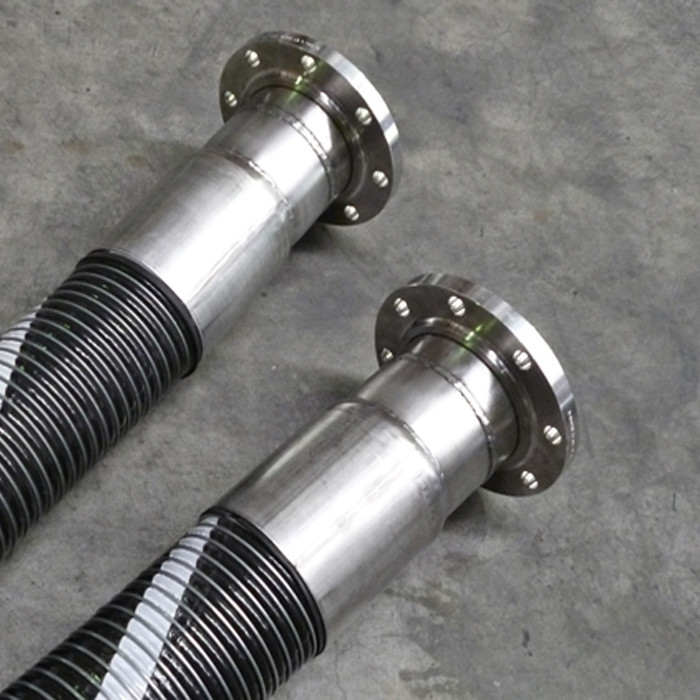

4. accouplement/bride de l'acier inoxydable/HDG facultative.
Applications
●Navire-navire et navire-terre
●Transfert en masse de GNL
●GNL bunkering
●En outre approprié aux canalisations de retour de vapeur
●Pétrolier
Avantages

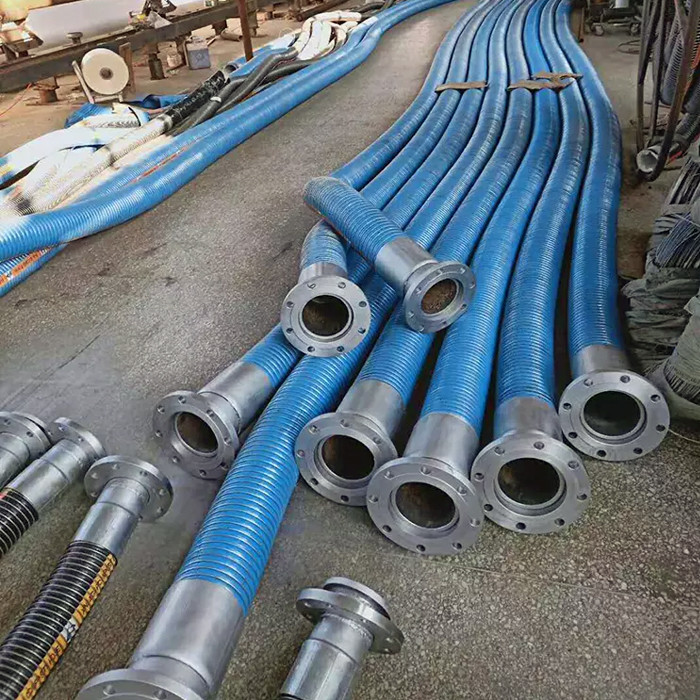

Ensembles de tuyau
En raison du transport souvent dangereux l'a employé est recommandé que le tuyau composé devrait seulement être utilisé avec les garnitures correctement fixes. Des tuyaux composés sont normalement adaptés par la méthode fouettée par fil ou par le cuir embouti externe. Tous les tuyaux ont des 6 à 1 facteurs de sécurité.
Essai
Tous les ensembles de tuyau doivent être pression examinée hydrostatiquement à 1 1/2 fois où le maximum a recommandé la pression d'utilisation et électriquement examine pour confirmer la continuité par :
- AS2683, AS2594, AS1180, AS2117
- BSEN13765 : 2010, BS5842 : 1980
- EN13766 : 2010, 8031:2009 D'OIN D'EN, OIN 1402 D'EN

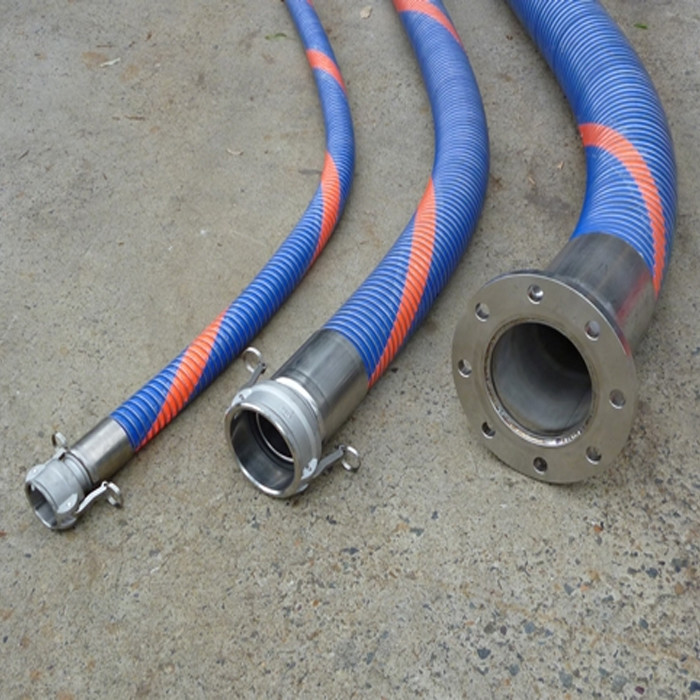

Garnitures
Un large éventail de garnitures peuvent être assurées comme des Camlocks, garnitures vissées, bride etc.
Garnitures matérielles - inoxydable, en aluminium, fait sur commande.
