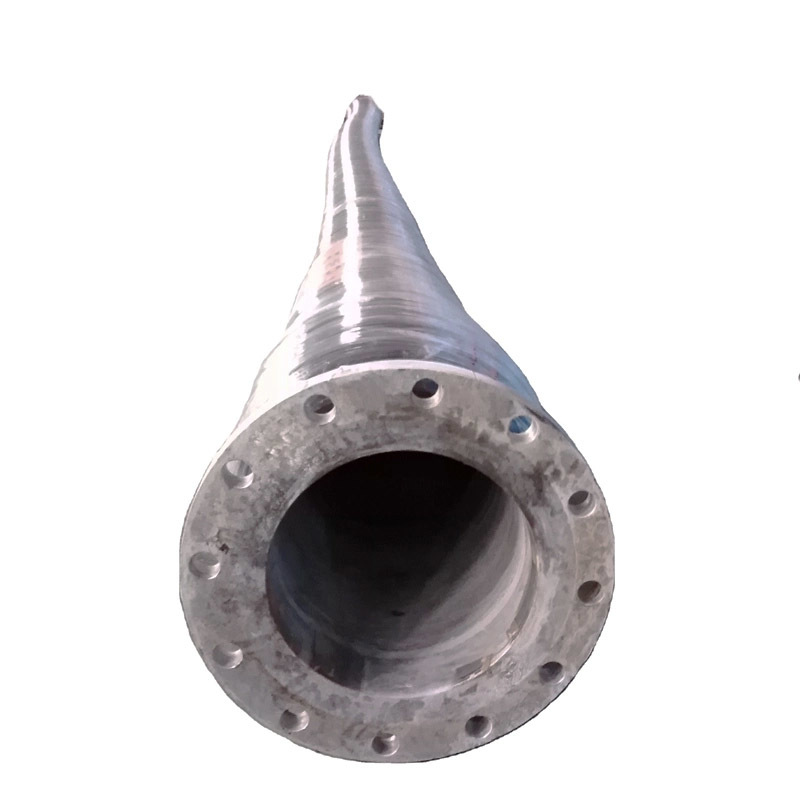

Tuyau composite de transfert de navire à terre léger, résistant aux produits chimiques, durable et facile à manipuler
Description
Les tuyaux composites STS sont légers mais durables, conçus pour le transfert de pétrole, de produits chimiques et de GNL. Contrairement aux tuyaux en caoutchouc, ils sont construits avec de multiples couches de films thermoplastiques et de renforts en tissu, offrant une excellente flexibilité sans sacrifier la résistance à la pression.
Étude de cas : Terminal chimique de Rotterdam
Un important terminal chimique était aux prises avec des remplacements fréquents de tuyaux en raison de l'incompatibilité chimique. Après être passé aux tuyaux composites STS, le cycle de remplacement a doublé, passant de 2 ans à 4 ans. Les coûts de maintenance ont chuté de 45 %, tandis que l'efficacité du chargement s'est améliorée car les équipes pouvaient manipuler des tuyaux plus légers avec moins de main-d'œuvre.
Spécifications
| Matériau |
PTFE, fil d'acier galvanisé, tissu de polyester enduit de PVC |
| Nom du produit |
Tuyau STS |
| Taille |
HM-SH78 |
| Fil intérieur |
Acier inoxydable 316 |
| Doublure |
Polyamide |
| Carcasse |
Tissus en polyamide, films en polyester |
| Fil extérieur |
Acier inoxydable 316 |
| Pression de service |
10 bar à 21 bar |
| Longueur maximale |
40 mètres |
| Échantillon |
Disponible |
| Délai de livraison |
Normalement 3 à 5 jours |
| Modèle |
Dimensions |
Pression de service |
Facteur de sécurité |
Rayon de courbure |
Poids |
Longueur |
| Composite |
[mm] |
[pouce] |
[bar] |
[psi] |
[kg] |
[m] |
| HM-SH20 |
20 |
3/4" |
16 |
230 |
6:1 |
80 |
0.8 |
40 |
| HM-SH25 |
25 |
1" |
16 |
230 |
6:1 |
100 |
1 |
40 |
| HM-SH32 |
32 |
11/4" |
16 |
230 |
6:1 |
125 |
1.3 |
40 |
| HM-SH40 |
40 |
11/2" |
16 |
230 |
6:1 |
140 |
1.5 |
40 |
| HM-SH50 |
50 |
2" |
16 |
230 |
6:1 |
180 |
2.5 |
40 |
| HM-SH65 |
65 |
21/2" |
16 |
230 |
6:1 |
200 |
3.3 |
40 |
| HM-SH80 |
80 |
3" |
16 |
230 |
6:1 |
260 |
4 |
40 |
| HM-SH100 |
100 |
4" |
16 |
230 |
6:1 |
380 |
6.8 |
40 |
| HM-SH125 |
125 |
5" |
16 |
230 |
6:1 |
440 |
9.2 |
40 |
| HM-SH150 |
150 |
6" |
16 |
230 |
6:1 |
500 |
13.2 |
40 |
| HM-SH200 |
200 |
8" |
16 |
230 |
6:1 |
750 |
18 |
40 |
| HM-SH250 |
250 |
10" |
16 |
230 |
6:1 |
900 |
26 |
25 |
| *Remarque : Différentes tailles peuvent être personnalisées en fonction des exigences. |
Caractéristiques
Paroi composite multicouche
Les films thermoplastiques offrent une résistance chimique, tandis que les tissus de renfort offrent une intégrité structurelle.
Valeur : Résiste aux solvants agressifs qui dégradent les tuyaux en caoutchouc traditionnels.
Construction légère
30 à 40 % plus léger que les tuyaux en caoutchouc, ce qui réduit la fatigue de l'équipage et la charge de la grue.
Exemple : Un tuyau de 10 m peut être soulevé par deux opérateurs au lieu de nécessiter des machines.
Résistance au vide
Conçu pour empêcher l'effondrement lors des opérations d'aspiration, ce qui le rend adapté au chargement/déchargement.
Avantage : Assure un débit fiable même lorsque la pression fluctue.
Compatibilité chimique plus longue
Testé contre plus de 800 produits chimiques, assurant une large application.
Comparaison : Surpasse les tuyaux en caoutchouc qui tombent souvent en panne lorsqu'ils sont exposés à des solvants puissants.
Applications
Opérations de transport de produits chimiques
Assure le transfert sûr des acides, des solvants et des carburants.
Transfert de GNL et de GPL
Gère les températures cryogéniques avec des couches intérieures renforcées.

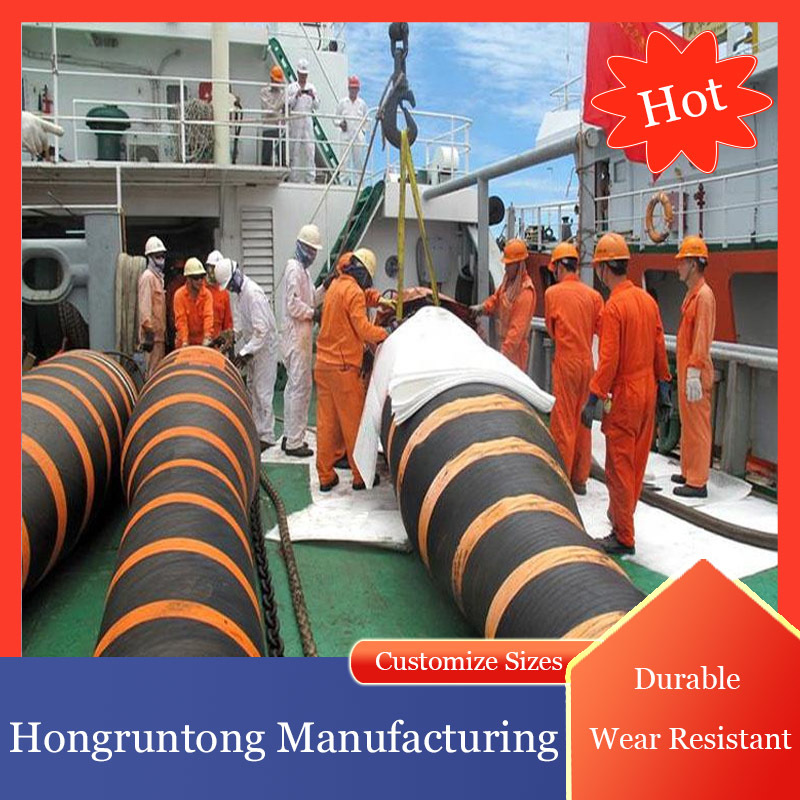

Ravitaillement en carburant
Les tuyaux légers simplifient le ravitaillement des navires en mer.
Opérations portuaires
Facile à déployer pour le transfert polyvalent entre les navires et les terminaux.
Pourquoi choisir Hongruntong Marine ?
Spécialiste de la technologie des tuyaux composites
Conçu à l'aide de matériaux de pointe pour les terminaux chimiques et de GNL.
Qualité certifiée
Conformité aux normes OCIMF et EN13765.
Ingénierie personnalisée
Diamètres, longueurs et raccords adaptés à chaque type de cargaison.
Logistique mondiale
Tuyaux de rechange en stock dans les principaux centres de transport maritime.
FAQ
1. Q : Quelle est la plage de température ?
A : -30 °C à +80 °C, avec des options cryogéniques disponibles.
2. Q : Peut-il gérer l'aspiration et le refoulement ?
A : Oui, conçu avec une résistance totale au vide.
3. Q : Comment la compatibilité chimique est-elle vérifiée ?
A : Reportez-vous à notre tableau de compatibilité chimique, validé par des tests en laboratoire.
4. Q : Quelle est la durée de vie ?
A : Généralement 4 à 6 ans en fonctionnement normal, le double de la durée de vie des tuyaux en caoutchouc.
